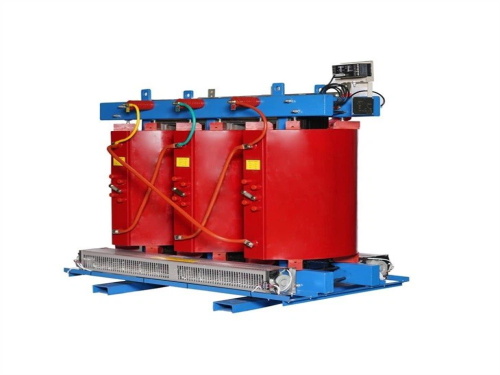

很多电工师傅了解在使用我们绵阳干式变压器的过程时,绵阳干式变压器不仅仅对环境温度有要求,如果厂内的环境比较恶劣,那么更需要配上绵阳干式变压器柜使用,这时候我们对绵阳干式变压器柜的通风散热能能力也会有较高要求,如果通风散热不足很容易造成绵阳干式变压器及设备故障,从而造成设备的寿命缩短,故障率增高,所以通风散热的话就是一些绵阳干式变压器柜厂家和绵阳干式变压器所厂家需要重视的一个问题了,那么有哪些方法可以呢。
空冷装置有两种不同的方法冷却绵阳干式变压器柜:
a .通过空气对流自然冷却
b .使用冷却风扇强制冷却
1、通过空气对流自然冷却
使用自然冷却的方法,柜内产生的功率损耗通过柜子表面释放到外部环境中,可以通过以下公式计算:
Pv柜内功率损耗
k柜内从内部到外部的热传递系数
A柜内和柜外热交换的面积
有喷漆工艺的金属板制作的柜子热传递系数的典型值范围是3~5.2W/(m2*k).最低的值一般应用于柜内和柜外空气没有流通的场合。最高值一般应用于柜内是循环空气而外部空气静止的场合。
绵阳干式变压器柜内所有的热源的功率损耗都必须包计算在内。此外柜子传递热量从内部到外部的表面积,同时受柜子安装条件的限制也必须得考虑到。
举例:
2000*600*600mm(H*W*D)是一排很多柜子的第一个,后板靠墙。柜内温度不超过50°,外部温度不超过30°。
计算允许的功率损耗:
1) 这个计算基于假设柜内外空气静止状态。因此热传递系数是3
2) 由于柜子是靠墙安装,而且是第一个,所以柜子热传递的表面积只有前面,一个侧面以及顶部。热量不能通过后背板传递,和另一台柜子连接的侧板和底板虽然连接着,但不能算是有效的散热面积。因此这个安装的有效散热面积就是以下公式:A=1.2m2(前)+1.2m2(一侧)+0.36m2(顶部)=2.76m2.
3) 柜内外最大温度差是20K
套入公式得出结论:
通过这个例子表明,只有很少的一部分热量损失可以从柜内散到外面。这种一般应用于柜内都是一些电子类器件,比如控制单元、端子模块、编码器模块或者柜内的绵阳干式变压器、接触器、熔断器、铜排。
但是如果柜内是G130模块、S120模块等装机装柜型类型模块,产生的功率损耗都是几千瓦,自然冷却的方式就不合适了,因此就必须使用强制风冷。
2、通过风扇强制冷却
强制通风冷却的原理就是柜内的功率损耗将冷空气加热,再将热空气带到柜外。
假设功率损耗都可以在柜内消失,下面的公式应用于工业环境安装在2000m以下:
用这个公式我们可以很轻松的算出来可以消除柜内12kw的功率损耗。温度差10K,需要冷风流量大约1m3/s,同时需要注意柜内需要配备适当大小的透气孔来确保空气流量。
通过此例子清楚的证明了空冷功率部件需要强冷,因此安装这种功率单元的柜子应该标配风扇。
总结:所以合理的分配设计绵阳干式变压器柜不仅能延长工业设备的使用寿命,更能让企业在使用时无后顾之忧,这也应该是每个绵阳干式变压器厂家所需要追求的。
